Conector pentru furtun Producători

În rețelele industriale moderne de fluide și sistemele pneumatice, eficiența transmisiei medii determină în mod direct stabilitatea operațională a întregii linii de producție. Ca o componentă critică care conectează conductele, supapele și echipamentele terminale, conector pentru furtun poartă dubla responsabilități de ghidare a fluidelor și de reținere a presiunii. De la liniile hidraulice de înaltă presiune în producția automată până la sistemele complexe de control al fluidelor în procesarea chimică și rețelele comerciale de alimentare cu apă, orice defecțiune minoră a conexiunii poate duce la pierderi catastrofale de presiune a sistemului, scurgeri medii sau timpi neplanificați costisitoare.

Pentru managerii globali de achiziții, aprovizionarea cu un robust conector pentru furtun nu este doar o decizie de cumpărare a componentelor, ci o măsură strategică pentru controlul costului total de proprietate și eliminarea pericolelor de siguranță industrială. Componentele de conexiune de înaltă performanță trebuie să demonstreze rezistență mecanică excepțională, integritate fiabilă a etanșării și compatibilitate structurală precisă în condiții de operare severe, cum ar fi pulsații continue de presiune, cicluri termice și medii corozive.

Pentru a satisface aceste cerințe comerciale și tehnice exigente, Ningbo Yunhua Valve Co., Ltd. își valorifică expertiza tehnică profundă și capacitățile de producție cuprinzătoare pentru a oferi soluții de înaltă precizie de conectare la alimentarea cu gaz, fluide și apă pentru lanțurile de aprovizionare industriale globale. Cu o instalație de ultimă generație de 20.000 de metri pătrați, compania integrează cercetare și dezvoltare avansată cu ateliere profesionale, complet automatizate de prelucrare de precizie, linii de asamblare standardizate și medii de testare riguroase. Această bază industrială permite producția în masă stabilă de accesorii hardware premium și componente de control al fluidelor care se integrează perfect în proiecte de inginerie internaționale de înaltă standarde.

În comerțul industrial internațional, echilibrarea standardizării cu personalizarea este o provocare de bază pentru proiectarea rețelelor fluide. Configurațiile standardizate asigură interschimbabilitatea rapidă a componentelor de-a lungul lanțurilor globale de aprovizionare, în timp ce producătorii de echipamente originale și proiectele structurale ale producătorului de design original sunt necesare pentru a aborda anvelope mecanice specifice, vârfuri de presiune extremă sau caracteristici medii neobișnuite. Susținut de o echipă de management profesionist și de un deceniu de cultivare specializată în industrie, Ningbo Yunhua Valve Co., Ltd. oferă o capacitate anuală de producție de 10 milioane de seturi de accesorii hardware și 2 milioane de seturi de supape. Această capacitate masivă asigură că, indiferent dacă un proiect necesită loturi la scară mare de specificații internaționale standard sau componente de conexiune personalizate extrem de specializate, lanțul de aprovizionare rămâne rezistent, punctual și pe deplin conform cu standardele de calitate stricte.

Pentru a ilustra în mod clar limitele operaționale și adecvarea aplicațiilor diferitelor sisteme de conectare, tabelul de mai jos oferă o comparație cuprinzătoare a conectorilor comerciali standard pentru fluide în funcție de parametrii inginerești critici:

Parametrii de performanță de bază ai conectorilor de fluid comercial

Arhitectura structurală și compoziția materialului a conector pentru furtun dictează limitele operaționale, integritatea structurală și fiabilitatea pe termen lung în cadrul unei rețele de distribuție de fluide sau gaze. Pentru a asigura o performanță fără scurgeri sub diferite solicitări termice și mecanice, achizițiile industriale trebuie să alinieze clasificarea mecanică a conectorului cu cerințele fizice specifice ale aplicației media.

Categorizare după compoziția materialului

Oțel inoxidabil (grad 304/316): Proiectat pentru medii foarte corozive, linii de procesare chimică și rețele de fluide de înaltă presiune. Oțelul inoxidabil de gradul 316 conține molibden, care oferă o rezistență excepțională la sâmburi și fisurare prin stres indusă de clorură.

Alama (H59/H62): Standardul industrial pentru sistemele de alimentare cu apă la presiune joasă până la medie, distribuția gazului și instrumentația pneumatică. Alama oferă o prelucrabilitate excelentă, rezistență naturală la scântei și stabilitate structurală fiabilă în condiții de fluctuații termice moderate.

Oțel carbon (zincat): Desfăşurat în principal în liniile hidraulice grele unde este obligatorie rezistenţa mare la tracţiune. Suprafața este tratată cu electrozinc sau placare cu zinc-nichel pentru a atenua oxidarea atmosferică.

Pentru a garanta că aceste structuri diverse de materiale funcționează impecabil în condițiile lumii reale, Ningbo Yunhua Valve Co., Ltd. utilizează un atelier de prelucrare de precizie avansat, complet automatizat, echipat cu mașini-unelte CNC de înaltă performanță interne și internaționale. Acest mediu de producție riguros asigură grosimea precisă a peretelui, uniformitate dimensională strictă și toleranțe exacte ale materialelor pentru toate accesoriile hardware, asigurând că fiecare componentă din alamă sau oțel îndeplinește specificațiile de inginerie rigide.

Categorizare după tipul conexiunii și interfața mecanică

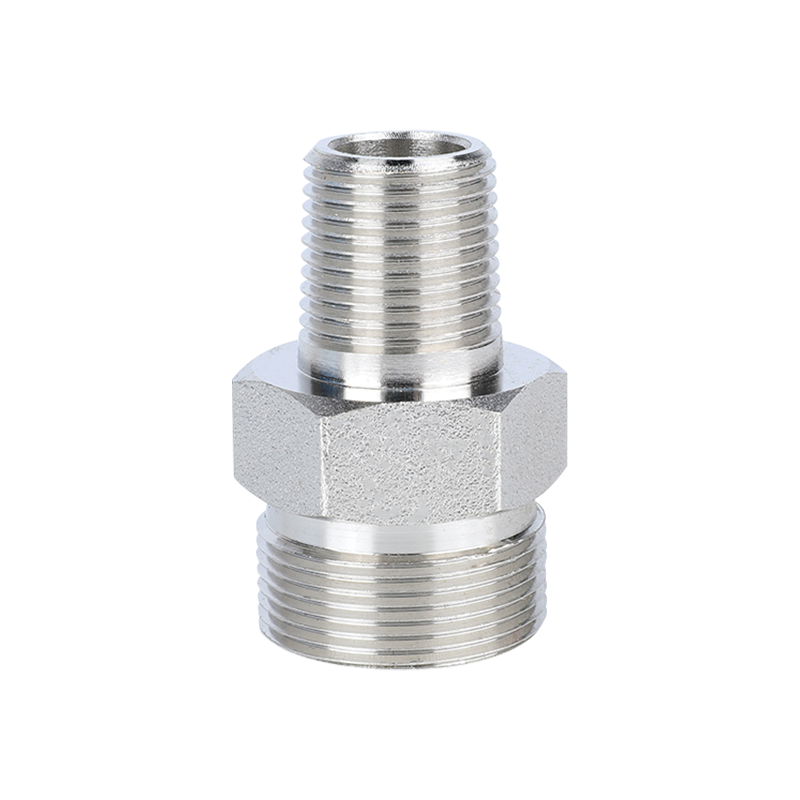

Configurații filetate: Acestea se bazează pe cuplarea mecanică a filetului pentru a asigura îmbinarea fluidă. Filetele conice (cum ar fi NPT și BSPT) realizează o etanșare prin încordarea filetelor de îmbinare împreună, necesitând un etanșant secundar. Filetele paralele (cum ar fi BSPP și Metric) mențin un diametru constant și se bazează în întregime pe un inel de etanșare sau o garnitură independentă pentru a preveni scăparea mediului.

Cuplaje de deconectare rapidă și Camlock: Proiectat pentru medii operaționale care necesită asamblare și dezasamblare frecventă. Aceste mecanisme utilizează came de blocare sau rulmenți cu bile cu arc pentru a asigura conector pentru furtun instantaneu, fără ajutorul sculelor manuale, făcându-le ideale pentru stațiile de transfer de fluide și liniile de producție automate.

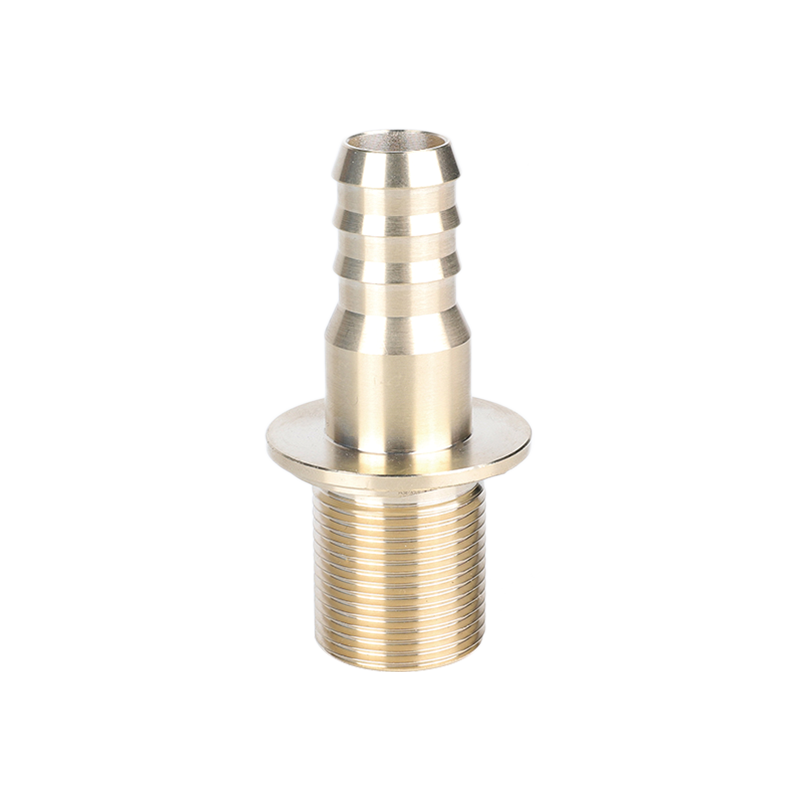

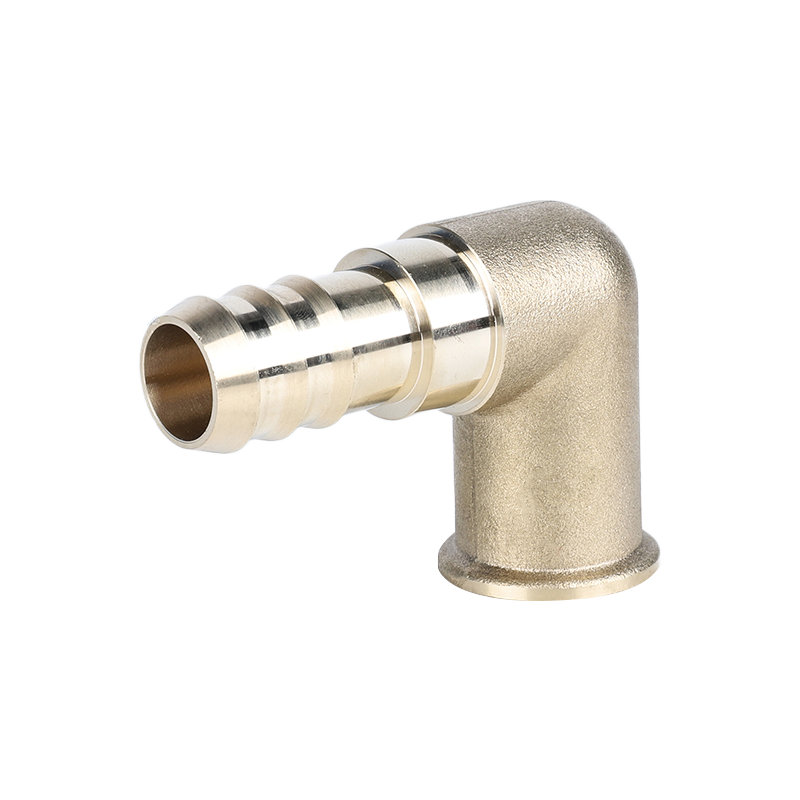

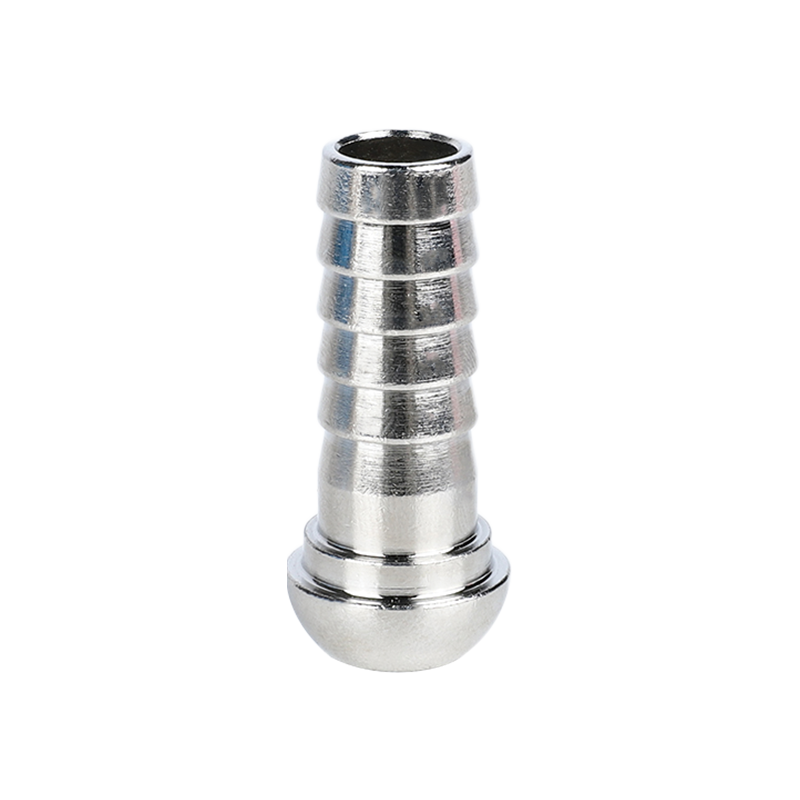

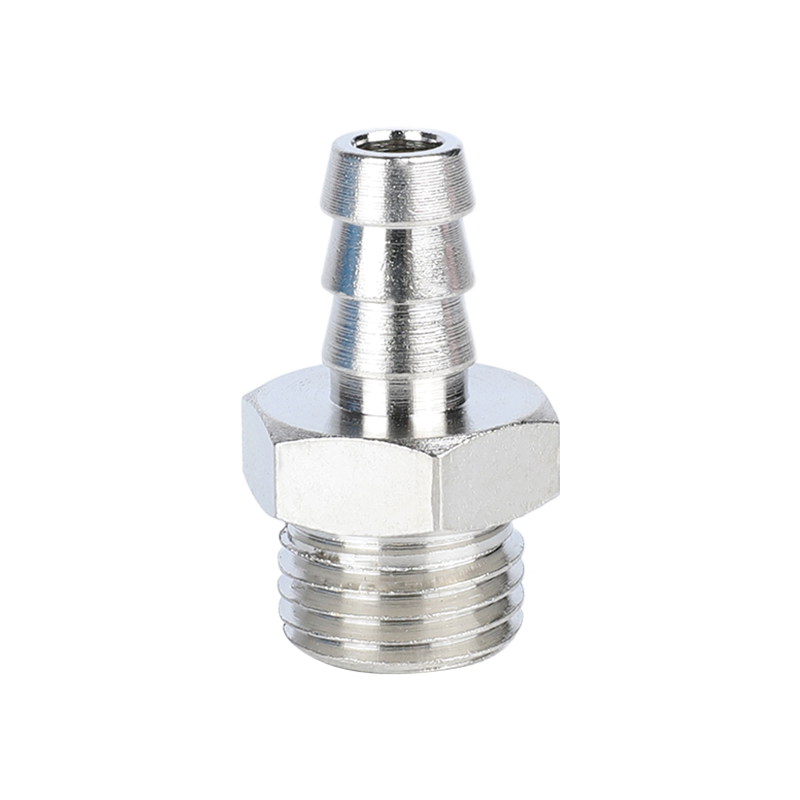

Accesorii ghimpate și cu margele: Optimizat pentru tuburi flexibile de joasă presiune. Crestele ridicate sau barbele prind căptușeala interioară a furtunului flexibil, care este apoi fixată la exterior folosind o clemă de tensionare sau o virolă pentru a preveni alunecarea sub presiune.

Mecanisme de etanșare și tehnologie de prevenire a scurgerilor

Interfața internă de etanșare este factorul cel mai critic în garantarea configurațiilor fără scurgeri. În funcție de învelișul mecanic și de natura fluidului sau gazului, sunt utilizate trei metode principale:

Garnituri frontale cu inel O (ORFS): Dispune de un inel elastomeric sintetic așezat într-o canelură prelucrată. Când este strâns, inelul se comprimă pe o suprafață plană de împerechere, oferind protecție maximă împotriva scurgerilor în condiții de vibrații ridicate.

Garnituri conice metal pe metal: Utilizează conuri potrivite prelucrate cu precizie (cum ar fi rachete JIC la 37 de grade sau la 45 de grade SAE). Forța mecanică a piuliței de reținere deformează ușor suprafețele metalice pentru a crea o etanșare permanentă, de înaltă presiune, fără componente elastomerice.

Garnituri plate: Folosit în principal în aranjamentele cu filet paralel, în care o șaibă elastomerică sau moale din cupru este comprimată între umărul conector pentru furtun și portul de împerechere.

Folosind echipamentele profesionale automate de asamblare și testare, Ningbo Yunhua Valve Co., Ltd. își supune componentele de control al fluidelor unor fluxuri de lucru exhaustive de testare a presiunii și a etanșării. Această verificare de înaltă precizie asigură că scaunele de etanșare interioare, profilele filetului și dimensiunile de îmbinare ale fiecărei supape și accesorii hardware sunt lipsite de defecte structurale, menținând integritatea completă a sistemului.

Comparația tehnică a materialelor structurale pentru conectorii furtunului

Pentru a se asigura că a conector pentru furtun poate rezista la condițiile fizice volatile de transmisie a energiei fluide, instalații sanitare și livrare de gaz, trebuie să fie proiectat și fabricat conform specificațiilor tehnice stricte. Standardizarea toleranțelor mecanice, pragurilor de presiune și limitelor de temperatură asigură că componentele instalate în diferite rețele de utilități și ansambluri mecanice obțin performanțe consistente și fiabile.

Evaluări de presiune și limite de temperatură

Fiecare conector pentru furtun este evaluat cu limite mecanice specifice care guvernează desfășurarea sa în siguranță:

Presiune de lucru: Presiunea continuă maximă pe care conectorul o poate gestiona în siguranță în timpul funcționării de rutină, fără oboseala materialului sau deformarea etanșării.

Presiune de spargere: Limita fizică finală la care conectorul defectează structural. Pentru siguranța industrială și de utilități publice, liniile directoare de inginerie impun un factor de siguranță (de obicei 3 la 1 sau 4 la 1) între presiunea de explozie și presiunea de lucru pentru a se adapta la vârfuri hidraulice bruște.

Expansiune și contracție termică: Schimbările dinamice ale fluidului sau ale temperaturii ambiante modifică dimensiunile fizice atât ale aliajului conector, cât și ale garniturii sale elastomerice interne. Dacă o componentă funcționează în afara ferestrei sale termice nominale, poate apărea o retragere a filetului sau o întărire prematură a etanșării, ducând la defectarea sistemului.

Standarde internaționale de conformitate și certificare de calitate

Aderarea la cadrele standardizate internaționale asigură menținerea uniformă a măsurătorilor dimensionale, a purității materialelor și a măsurătorilor de siguranță pe parcursul tuturor ciclurilor de producție.

Integrare ISO 9001: Acest cadru impune managementul sistematic al calității în fiecare fază a producției, de la inspecția materiilor prime la prelucrarea automată până la verificarea produsului final.

Standarde CE și GS: Marcatori de certificare care demonstrează că accesoriile hardware și componentele de control al fluidelor respectă directivele riguroase privind siguranța mecanică, stabilitatea structurală și siguranța operațională.

Standarde SAE / DIN / Dimensiuni: Specificațiile care dictează geometria precisă a filetului, pasul, unghiul și grosimea peretelui pentru componentele fluidelor hidraulice și pneumatice, asigurând compatibilitatea hardware-ului între platforme.

Ningbo Yunhua Valve Co., Ltd. a înființat un atelier de prelucrare de precizie profesional, complet automatizat, o linie de asamblare integrată și un atelier de testare dedicat pentru a se asigura că fiecare componentă fabricată se aliniază perfect cu acești parametri riguroși. Susținută de o capacitate de producție anuală de 2 milioane de seturi de supape și 10 milioane de seturi de accesorii hardware, compania utilizează mașini-unelte CNC avansate interne și internaționale, alături de echipamente de testare automatizate specializate. Această infrastructură robustă garantează că fiecare conector pentru furtun prezintă o conformitate ireproșabilă a firului și îndeplinește toate standardele internaționale relevante de siguranță și calitate.

Certificarea și trasabilitatea materialelor

Rețelele de fluide de înaltă integritate necesită o transparență verificată a materialelor. Rapoartele de testare a fabricii și trasabilitatea materialului fizic confirmă compoziția chimică (cum ar fi procentele exacte de crom, nichel sau cupru) și caracteristicile mecanice ale aliajelor brute. Această supraveghere strictă garantează că componentele destinate sistemelor de alimentare cu gaz sau apă cu stres ridicat nu se vor defecta prematur din cauza golurilor structurale interne sau a amestecării incorecte a aliajelor.

Parametri mecanici și de conformitate în funcție de clasa de presiune

Selectarea potrivită conector pentru furtun necesită o evaluare metodică a variabilelor fizice, chimice și mecanice prezente într-o rețea de livrare a fluidelor sau a gazelor. Echipele de inginerie trebuie să evite presupunerile generalizate și, în schimb, să se bazeze pe parametri tehnici preciși pentru a preveni defecțiunile premature ale componentelor, contaminarea mediului sau scăderile de presiune ale sistemului.

Metoda STAMP pentru potrivirea tehnică

Un cadru universal recunoscut pentru evaluarea cerințelor de conectare a fluidelor este metoda STAMP. Acest proces sistematic asigură că fiecare variabilă operațională este luată în considerare înainte de implementarea unei componente:

Dimensiune: Managerii tehnici trebuie să măsoare cu precizie diametrul interior și diametrul exterior al tubului flexibil, împreună cu pasul precis al filetului și unghiul orificiului de îmbinare. Dimensionarea incorectă creează restricții de debit localizate, mișcare turbulentă a fluidului și diferențe de presiune extreme în conector pentru furtun interfata.

Temperatura: Aceasta implică două variabile distincte - temperatura mediului intern și temperatura mediului extern. Expunerea continuă la condiții termice extreme poate degrada garniturile elastomerice interne sau poate provoca dilatare termică diferențială între metale diferite, compromițând conexiunea.

Aplicație: Mediul structural dictează solicitările mecanice impuse îmbinării. Proiectanții trebuie să țină cont de spațiul de rutare extern, deplasările mecanice continue de rutare, vibrațiile sistemului și expunerea potențială la impactul asupra mediului sau suprafețele abrazive.

Material: Aliajul metalic și compoziția chimică a inelelor interne de etanșare trebuie să fie pe deplin compatibile cu fluidul sau gazul transportat. Incompatibilitatea materialului poate duce la oxidare internă rapidă, fisurare prin coroziune sub tensiune sau degradare chimică a elastomerului.

Presiune: Sistemul trebuie evaluat în funcție de potențialele maxime de presiune, nu doar de presiunea de lucru de bază. Componenta aleasă trebuie să prezinte o marjă de siguranță suficientă pentru presiunea de spargere pentru a rezista undelor de șoc hidraulice neașteptate sau supratensiunilor pneumatice.

Gestionarea costurilor de integrare a sistemului

Evaluarea a conector pentru furtun necesită evaluarea cerințelor sale de fiabilitate și întreținere pe termen lung, alături de costul său inițial. O componentă de calitate inferioară poate duce rapid la costuri mai mari prin scurgeri frecvente de lichid, opriri neașteptate de întreținere și uzură prematură a supapelor din jur sau a accesoriilor hardware. Investiția în hardware prelucrat cu precizie asigură intervale de service extinse, cicluri de uzură previzibile și întreținere simplificată a sistemului.

Pentru a sprijini aplicațiile de inginerie solicitante, Ningbo Yunhua Valve Co., Ltd. aplică peste zece ani de experiență specializată în industrie și sisteme de management rafinate întregii sale game de producție. Operând o instalație de 20.000 de metri pătrați cu mașini-unelte CNC avansate interne și internaționale, compania menține o consistență absolută în ciclurile de producție de mare volum. Această precizie riguroasă asigură că fiecare supapă și accesoriu hardware se potrivește perfect, ajutând echipele tehnice să elimine erorile de instalare și să mențină performanța stabilă a sistemului.

Matricea de selecție tehnică pe baza caracteristicilor media

Navigarea parametrilor tehnici, materialelor structurale și configurațiile mecanice ale rețelelor de distribuție a fluidelor necesită o înțelegere precisă a specificațiilor componentelor. Mai jos este o compilație de întrebări tehnice critice, perspective de inginerie și considerații de bază privind performanța pentru optimizarea integrării sistemului.

Care sunt principalii indicatori ai unui conector de furtun industrial de înaltă calitate?

O componentă fluidă premium este definită de toleranțe precise ale filetului (conforme cu standardele internaționale stricte), materii prime de calitate superioară cu proprietăți chimice documentate, grosime uniformă a peretelui pentru a rezista la supratensiuni extreme și tratamente impecabile ale suprafeței (cum ar fi pasivarea chimică sau galvanizarea) pentru a rezista la oxidarea atmosferică și pitting.

Cum afectează tipul filetului (NPT vs. BSP) performanța de instalare și etanșare a unui conector de furtun?

Filetele NPT (National Pipe Tapered) sunt proiectate cu un unghi de filet de 60 de grade și etanșează prin interferență mecanică, îmbinând firele de împerechere împreună, ceea ce necesită un etanșant pentru filet sau bandă de teflon pentru a umple golurile microscopice. Pe de altă parte, filetele BSPP (British Standard Pipe Parallel) au un unghi de 55 de grade și mențin un diametru constant, bazându-se în întregime pe un inel O elastomeric secundar sau pe o șaibă lipită comprimată pe un umăr plat pentru a forma o barieră permanentă pentru fluid. Amestecarea acestor profile de filet va cauza filetare încrucișată, îndepărtarea filetului și scurgeri imediate ale sistemului.

De ce este preferat oțelul inoxidabil față de alama pentru rețelele grele de transport de fluide și gaze?

Oțelul inoxidabil oferă o rezistență la tracțiune și o duritate structurală cu mult superioare, permițându-i să gestioneze presiuni de lucru semnificativ mai mari și să reziste la soluții chimice agresive sau la temperaturi extreme fără a suferi degradarea materialului. În timp ce alama este foarte rentabilă, ușor de prelucrat și perfect potrivită pentru alimentarea cu apă rezidențială sau comercială standard și infrastructura pneumatică, nu poate egala longevitatea mecanică a oțelului inoxidabil în condiții de stres fizic ridicat sau abrazive.

Care sunt cauzele fundamentale ale exploziei unui conector de furtun și cum poate fi prevenită?

Debitările apar de obicei atunci când presiunile sistemului depășesc limitele maxime nominale de lucru, când vârfurile de presiune extremă se deplasează necontrolate prin linii, când furtunurile și dimensiunile fitingurilor nepotrivite sunt împerecheate sau când manșoanele de sertizare și clemele de reținere sunt aplicate incorect. Prevenirea necesită o selecție meticuloasă a ingineriei, folosind metode de potrivire structurată, implementarea unor supape de siguranță adecvate de reducere a presiunii și utilizarea componentelor produse sub controale stricte de toleranță dimensională.

Ce certificări de calitate ar trebui să verifice managerii tehnici atunci când inspectează accesoriile hardware pentru fluide?

Conformitatea cu inginerie necesită ca unitățile de producție să funcționeze în cadrul unor cadre cuprinzătoare de management al calității, cum ar fi ISO 9001. Pentru ansamblurile de instalații sanitare, gaze și mașini critice pentru siguranță, produsele trebuie să dețină certificări CE și GS valabile, care verifică dacă proiectarea mecanică, capacitățile de încărcare și testele structurale îndeplinesc directivele internaționale de siguranță.

Cum afectează tipul filetului (NPT vs. BSP) performanța de instalare și etanșare a unui conector de furtun?

Filetele NPT (National Pipe Tapered) sunt proiectate cu un unghi de filet de 60 de grade și etanșează prin interferență mecanică, îmbinând firele de împerechere împreună, ceea ce necesită un etanșant pentru filet sau bandă de teflon pentru a umple golurile microscopice. Pe de altă parte, filetele BSPP (British Standard Pipe Parallel) au un unghi de 55 de grade și mențin un diametru constant, bazându-se în întregime pe un inel O elastomeric secundar sau pe o șaibă lipită comprimată pe un umăr plat pentru a forma o barieră permanentă pentru fluid. Amestecarea acestor profile de filet va cauza filetare încrucișată, îndepărtarea filetului și scurgeri imediate ale sistemului.

De ce este preferat oțelul inoxidabil față de alama pentru rețelele grele de transport de fluide și gaze?

Oțelul inoxidabil oferă o rezistență la tracțiune și o duritate structurală cu mult superioare, permițându-i să gestioneze presiuni de lucru semnificativ mai mari și să reziste la soluții chimice agresive sau la temperaturi extreme fără a suferi degradarea materialului. În timp ce alama este foarte rentabilă, ușor de prelucrat și perfect potrivită pentru alimentarea cu apă rezidențială sau comercială standard și infrastructura pneumatică, nu poate egala longevitatea mecanică a oțelului inoxidabil în condiții de stres fizic ridicat sau abrazive.

Care sunt cauzele fundamentale ale exploziei unui conector de furtun și cum poate fi prevenită?

Debitările apar de obicei atunci când presiunile sistemului depășesc limitele maxime nominale de lucru, când vârfurile de presiune extremă se deplasează necontrolate prin linii, când furtunurile și dimensiunile fitingurilor nepotrivite sunt împerecheate sau când manșoanele de sertizare și clemele de reținere sunt aplicate incorect. Prevenirea necesită o selecție meticuloasă a ingineriei, folosind metode de potrivire structurată, implementarea unor supape de siguranță adecvate de reducere a presiunii și utilizarea componentelor produse sub controale stricte de toleranță dimensională.

Ce certificări de calitate ar trebui să verifice managerii tehnici atunci când inspectează accesoriile hardware pentru fluide?

Conformitatea cu inginerie necesită ca unitățile de producție să funcționeze în cadrul unor cadre cuprinzătoare de management al calității, cum ar fi ISO 9001. Pentru ansamblurile de instalații sanitare, gaze și mașini critice pentru siguranță, produsele trebuie să dețină certificări CE și GS valabile, care verifică dacă proiectarea mecanică, capacitățile de încărcare și testele structurale îndeplinesc directivele internaționale de siguranță.

Cum influențează vibrațiile dinamice și stresul structural longevitatea conectorului furtunului în timp?

Vibrațiile mecanice continue de la pompele, motoarele sau pulsațiile hidraulice din jur induc oboseala materialului, care poate slăbi lent îmbinările filetate sau poate accelera fisurarea coroziunii prin efort de-a lungul umărului fitingului. În sistemele cu vibrații ridicate, inginerii ar trebui să implementeze conectori cu garnituri de etanșare speciale cu inele O (ORFS), să utilizeze conexiuni cu flanșă divizată sau să integreze îmbinări pivotante concepute pentru a absorbi solicitarea mecanică multidirecțională.

Care este semnificația testului de pulverizare cu sare pentru acoperirile de suprafață a conectorilor de furtun metalic?

Testul de pulverizare cu sare (cum ar fi protocolul ASTM B117) este un test de coroziune accelerată standardizat utilizat pentru a evalua capacitatea de protecție a plăcilor de suprafață și a straturilor de pasivare. O evaluare mai mare, cum ar fi rezistența cu 72 de ore înainte de apariția ruginii albe sau cu 120 de ore înainte de rugina roșie, se corelează direct cu o durată de viață operațională extinsă atunci când accesoriul hardware este instalat în medii dure, umede sau marine.

Un conector proiectat pentru linii hidraulice de înaltă presiune poate fi utilizat în siguranță în ansamblurile pneumatice?

În timp ce hardware-ul hidraulic este construit pentru a face față presiunilor mecanice extreme, utilizarea componentelor interschimbabile fără verificare nu este recomandată. Configurațiile hidraulice sunt optimizate pentru reținerea fluidelor groase și etanșările de contact metal-metal, în timp ce sistemele pneumatice funcționează cu gaze cu vâscozitate scăzută care necesită etanșări cu buze elastomerice foarte flexibile, cu frecare redusă sau gheare specializate de împingere pentru a preveni migrarea minusculă a moleculelor de gaz.

Cât de des ar trebui să fie supuse inspecțiilor de întreținere și diagnosticare conexiunile de rețea de fluide?

Intervalele de inspecție depind în mare măsură de intensitatea operațională a sistemului. Conductele de gaz de înaltă presiune, temperatură înaltă sau cu funcționare continuă necesită verificări vizuale lunare pentru curățarea umidității, îndepărtarea firelor sau oxidarea suprafeței structurale. Testarea de diagnosticare cuprinzătoare a presiunii și înlocuirea proactivă a etanșării ar trebui efectuate în aliniere completă cu ciclurile programate de întreținere preventivă ale unității.

Cum minimizează automatizarea avansată a fabricii variația dimensională între hardware-ul de conectare produs în serie?

Înlocuirea procesării manuale cu o producție complet automatizată de precizie elimină eroarea umană din ecuațiile de prelucrare și asamblare. Mașinile CNC automate decupează contururile cu repetabilitate la nivel de microni, în timp ce senzorii optici și de testare a presiunii integrati semnalează și resping instantaneu orice piesă care se abate de la specificațiile de inginerie. Această consistență absolută asigură că fiecare componentă se integrează perfect în ansamblurile standard de conducte.
