Prezentare tehnică

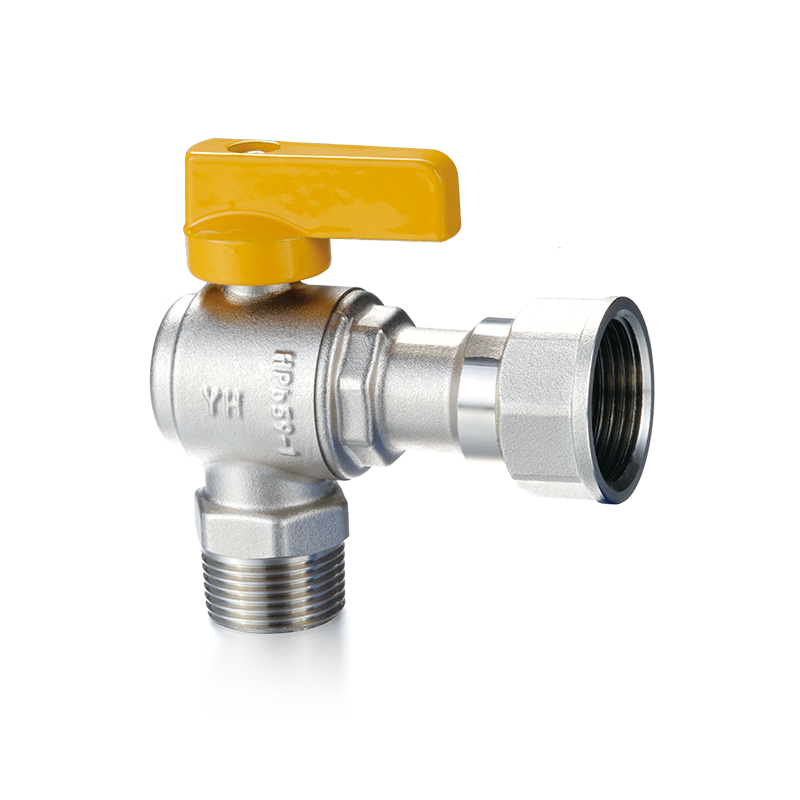

The Supapă cu bilă în unghi drept din alamă reprezintă un progres critic în mecanica fluidelor, proiectat special pentru a optimiza spațiul și a schimba direcția în cadrul arhitecturilor de conducte de înaltă performanță. Spre deosebire de supapele standard în linie care necesită îmbinări suplimentare pentru conducte și coturi separate de 90 de grade, Supapă cu bilă în unghi drept din alamă integrează controlul fluidelor și redirecționarea direcțională într-un singur corp compact. Acest design unic minimizează punctele potențiale de scurgere, scade substanțial costurile cu forța de muncă la instalare și reduce amprenta totală a utilajului sau a ansamblului sanitar.

Pentru inginerii industriali și specialiștii în achiziții, eficiența fluxului de fluid este o măsură primordială. Ningbo Yunhua Valve Co., Ltd. aplică cercetări hidraulice riguroase pentru a se asigura că geometria internă a Supapă cu bilă în unghi drept din alamă atenuează turbulențele generate în mod natural atunci când fluidul își schimbă direcția în unghi drept. Prin menținerea tranzițiilor interne netede ale miezului, acest design de supapă optimizează caracteristicile de curgere, reduce căderile de presiune și stabilizează performanța sistemului.

Integritatea materială

Performanța unui Supapă cu bilă în unghi drept din alamă în medii industriale solicitante se bazează în mare măsură pe metalurgia sa. Selectarea claselor de aliaje premium asigură că corpul supapei poate rezista la stres mecanic ridicat, oxidare chimică și dezincificare. Formulările premium precum HPb59-1 și CW617N sunt utilizate intens în producția profesională pentru a oferi echilibrul ideal între rezistența la tracțiune și prelucrabilitatea.

Mai jos este o comparație detaliată a parametrilor tehnici care evidențiază compozițiile chimice și comportamentele de performanță ale aliajelor industriale standard de alamă utilizate în producția de Supapă cu bilă în unghi drept din alamă :

Ningbo Yunhua Valve Co., Ltd. implementează procese cuprinzătoare de verificare a materialelor în instalația sa de 20.000 de metri pătrați, asigurându-se că fiecare lot de tijă din alamă brută se conformează exact acestor specificații ale aliajului. Prin utilizarea atelierelor de testare avansate pentru a inspecta materiile prime primite, integritatea structurală a fiecărei finalizate Supapă cu bilă în unghi drept din alamă este pe deplin garantat.

Dinamica fluidelor de bază

Funcționarea mecanică internă a Supapă cu bilă în unghi drept din alamă depinde de o sferă de un sfert de tură, prelucrată cu precizie, poziționată în cavitatea corpului supapei. Când operatorul rotește maneta sau actuatorul cu 90 de grade, portul intern al bilei se aliniază direct cu canalele ortogonale de intrare și ieșire.

Din perspectiva dinamicii fluidelor, o cale în unghi drept introduce forțe centrifuge în mediul în mișcare, când lovește peretele camerei din spate al corpului supapei înainte de a ieși. Pentru a combate acest lucru, orificiul intern al sferei trebuie lustruit până la un finisaj în oglindă pentru a minimiza frecarea stratului limită. În poziție complet deschisă, de înaltă calitate Supapă cu bilă în unghi drept din alamă creează o cale eficientă de curgere care minimizează cavitația localizată și forțele de forfecare comune în proiectele alternative de calitate scăzută.

Sisteme de etanșare

Pentru a garanta integritatea operațională pe termen lung și închiderea completă etanșă la bule, arhitectura de etanșare a unui Supapă cu bilă în unghi drept din alamă trebuie să fie construit din materiale elastomerice sau fluoropolimere foarte rezistente. Etanșările primare din jurul bilei interioare din alamă sau cromate sunt supuse frecării constante, expansiunii termice localizate și presiunilor variate în linie.

Politetrafluoretilena (PTFE) rămâne punctul de referință în industrie datorită inerției sale chimice excepționale și a coeficientului scăzut de frecare. Cu toate acestea, aplicațiile specifice solicitante necesită variații de etanșare modificate pentru a prelungi durata de viață a supapei. Tabelul de mai jos prezintă o analiză comparativă a materialelor de etanșare primare integrate în configurațiile de supape industriale în unghi drept:

Prin selectarea împerecherii corecte de etanșare pentru Supapă cu bilă în unghi drept din alamă , inginerii pot elimina eficient scurgerile în linie și degradarea prematură a scaunului.

Configurații de porturi

La integrarea unui Supapă cu bilă în unghi drept din alamă într-o buclă de fluid, selectarea configurației corespunzătoare a găurii interne afectează direct eficiența sistemului și stabilitatea presiunii în aval. Modelele în unghi drept sunt clasificate în principal în două tipuri de porturi distincte:

Port complet (alezajul complet) : Într-un design cu port complet, diametrul intern al traseului de curgere a bilei se potrivește perfect cu diametrul nominal al țevii. Când fluidul trece printr-un port plin Supapă cu bilă în unghi drept din alamă , restricția de debit este menținută la un minim absolut. Acest lucru este critic pentru lichide vâscoase sau aplicații în care este obligatorie menținerea debitelor volumetrice maxime.

Port standard (alezaj redus) : O supapă cu orificiu standard are un orificiu de curgere intern care este cu o dimensiune mai mic decât conducta de conectare. Această configurație introduce o ușoară restricție a fluxului de fluid, care poate crește ușor viteza curgerii provocând în același timp o cădere de presiune mai mare pe virajul de 90 de grade. Avantajul principal al design-urilor cu porturi standard este dimensiunea lor fizică compactă și costul mai mic, făcându-le ideale pentru sistemele în care restricțiile minore ale fluxului nu afectează rezultatele operaționale.

Conformitate cu reglementări și certificări

Achizițiile globale B2B impun respectarea strictă a protocoalelor internaționale de management al calității și de siguranță a mediului. Pentru proiectele cu volum mare, unitățile de producție trebuie să demonstreze conformitatea riguroasă cu standardele de calitate verificate. Ningbo Yunhua Valve Co., Ltd. se asigură că atelierele sale de prelucrare automată de precizie și liniile automate de asamblare funcționează sub un sistem de calitate strict pentru a îndeplini aceste așteptări stricte.

repere globale cheie pentru Supapă cu bilă în unghi drept din alamă includ:

ISO 9001:2015 : validează faptul că operațiunile de proiectare, producție și testare ale fabricii mențin coerența completă a procesului și cadrele de îmbunătățire continuă.

Aprobare CE : certifică faptul că supapele sunt conforme cu cerințele stricte de siguranță și performanță structurală stipulate de Directivele europene privind echipamentele sub presiune.

Conformitate RoHS și NSF : Asigură că conținutul de plumb din matricea de alamă este strict limitat sau complet eliminat acolo unde se aplică reglementările de siguranță pentru apă potabilă sau contactul cu alimentele.

Conducte cu spațiu limitat

În designul industrial modern, minimizarea cerințelor de spațiu este o componentă vitală a ingineriei structurale. Atunci când instalați sisteme complexe de conducte în carcase compacte pentru mașini industriale, supapele tradiționale în linie combinate cu fitinguri individuale de țevi de 90 de grade se dovedesc adesea prea voluminoase. The Supapă cu bilă în unghi drept din alamă remediază această provocare permițând inginerilor să facă o viraj bruscă de 90 de grade direct în punctul de control al fluidului. Această optimizare a aspectului este foarte apreciată în sistemele de filtrare a uleiului, echipamentele de curățare industrială și liniile de fluide pentru vehicule comerciale, unde fiecare milimetru de spațiu liber contează.

Sisteme HVAC și de încălzire cu fluide

Sistemele comerciale de încălzire, ventilație și aer condiționat (HVAC) supune componentelor instalațiilor sanitare unor cicluri de dilatare și contracție termică necruțătoare. A Supapă cu bilă în unghi drept din alamă este frecvent utilizat ca un nod critic de izolare în buclele de ocolire a cazanului, colectoarele de încălzire prin pardoseală radiantă și liniile sistemului de răcire. Conductivitatea termică ridicată și stabilitatea termică a alamei industriale permit supapei să mențină forma structurală în condiții de fluctuații constante de temperatură, prevenind fisurarea sau deformarea asociată cu componentele metalice sintetice sau de calitate inferioară.

Linii pneumatice și hidraulice

În sistemele automate de asamblare din fabrică, liniile pneumatice de medie presiune și circuitele de distribuție a energiei hidraulice necesită întrerupere instantanee a fluxului de siguranță. Acțiunea rapidă în sfert de tură a lui Supapă cu bilă în unghi drept din alamă oferă capacitatea de oprire instantanee. Ningbo Yunhua Valve Co., Ltd. utilizează o flotă avansată națională și internațională de mașini-unelte CNC pentru a asigura potrivirile cu toleranță strânsă necesare pentru sistemele de aer comprimat de mare viteză. Toleranțe strânse de fabricație împiedică moleculele de aer de înaltă presiune să scape prin interfețele tijei sau filetului, reducând pierderile costisitoare de aer comprimat în instalațiile industriale mari.

Evaluări de presiune și temperatură

La selectarea unui anumit model de Supapă cu bilă în unghi drept din alamă , managerii de achiziții B2B trebuie să analizeze îndeaproape curba de evaluare Presiune-Temperatura a componentei. Limitele structurale ale supapei sunt definite de valoarea nominală a presiunii (PN), care trebuie să depășească întotdeauna presiunea maximă posibilă în cadrul sistemului țintă.

Evaluările standard de inginerie pentru supapele cu unghi drept de înaltă calitate sunt defalcate mai jos:

PN16 (16 bar / aproximativ 232 PSI) : Potrivit pentru instalații comerciale ușoare, sisteme de apă menajeră și linii de utilități de joasă presiune.

PN25 (25 bar / aproximativ 362 PSI) : Proiectat pentru aplicații industriale grele, turnuri de răcire HVAC și linii pneumatice de nivel mediu.

Limite de toleranță la temperatură : Structurile tipice din alamă de înaltă calitate funcționează în siguranță într-un ansamblu de temperatură care se întinde de la -20 grade Celsius până la 120 grade Celsius. Depășirea acestor praguri termice poate degrada elementele interne de etanșare din PTFE, ducând la plâns interioară a scaunelor transversale.

Tipuri de capăt de conexiune

Pentru a asigura o integrare perfectă în infrastructura mecanică globală, Supapă cu bilă în unghi drept din alamă este proiectat cu mai multe interfețe comune standardizate:

NPT (National Pipe Taper) : Folosit în principal în rețelele industriale nord-americane, utilizând o configurație de filet conic care realizează o etanșare de interferență atunci când este înfășurat cu bandă PTFE sau etanșant industrial pentru filet.

BSP / ISO 228 (conductă standard britanică) : Adoptat pe scară largă pe piețele europene și asiatice. Aceste filete pot fi paralele (BSPP) sau conice (BSPT), iar filetele paralele se bazează pe o șaibă elastomerică sau pe o garnitură frontală pentru a conține fluid sub presiune.

Fitinguri de compresie : Ideal pentru aplicații în care sudarea pe teren sau filetarea nu este practică. Aceste fitinguri permit prinderea supapei direct pe conducte de cupru, PEX sau compozite multistrat cu unelte manuale de bază.

Lanțul de aprovizionare și testarea controlului calității

Menținerea unui lanț de aprovizionare neîntrerupt cu componente fără defecte este esențială pentru infrastructura de construcție și producție la scară largă. Ningbo Yunhua Valve Co., Ltd. asigură o consistență excepțională prin menținerea unei capacități anuale de producție de 2 milioane de seturi de supape și testare de calitate 100% internă.

Înainte de a Supapă cu bilă în unghi drept din alamă părăsește atelierul de testare, este supus unei inspecții pneumatice în două etape. Prima etapă supune mantaua supapei la o verificare a scurgerilor la explozie de înaltă presiune pentru a elimina orice defecte structurale de turnare sau forjare. A doua etapă măsoară performanța de etanșare a scaunului, aplicând presiune structurală a aerului împotriva miezului sferic închis pentru a confirma că nu există nicio scurgere de bule. Acest nivel de control al calității minimizează drastic cererile de garanție pe teren pentru distribuitorii angro la nivel mondial.

Ghid de cuplu și aliniere

Instalarea fizică corectă este esențială pentru protejarea funcționalității pe termen lung a unui Supapă cu bilă în unghi drept din alamă . La filetarea capetelor țevii în corpul supapei, tehnicienii trebuie să folosească chei precise, calibrate, pe plăcile hexagonale specifice prevăzute lângă punctul de intrare a filetului. Aplicarea forței la capătul opus al supapei sau peste articulația principală a ansamblului central poate deforma carcasa corpului supapei, deformând alinierea internă a scaunelor din PTFE și provocând rigiditate permanentă în timpul funcționării manuale.

În plus, conductele trebuie să fie susținute corespunzător și aliniate structural înainte de instalare. Forțarea a Supapă cu bilă în unghi drept din alamă a acoperi segmentele de țeavă nepotrivite sau îndoite introduce momente de încovoiere mari care exercită o solicitare excesivă la capetele de conectare ale supapei, ducând potențial la fisurarea coroziunii prin tensiuni pe perioade lungi de serviciu.

Întreținere preventivă

Deși cel Supapă cu bilă în unghi drept din alamă este în mod inerent o componentă cu întreținere redusă, implementarea unui program de întreținere preventivă de rutină își poate dubla durata de viață operațională, în special în sistemele de apă dura sau buclele de manipulare a substanțelor chimice. În timp, carbonatul de calciu, mineralele dizolvate și rugina sub formă de particule se pot depune în cavitățile inactive din jurul bilei supapei.

Dacă supapa rămâne staționară în poziția complet deschisă luni de zile, aceste depozite minerale cristaline se pot cristaliza pe suprafața netedă a sferei. Când supapa este în sfârșit acționată, aceste depuneri dure pot zgâria scaunele moi din PTFE, compromițând permanent capacitatea de etanșare a supapei. Acționarea supapei printr-un ciclu complet de deschidere și închidere cel puțin o dată la fiecare trimestru șterge aceste acumulări de suprafață localizate și redistribuie lubrifiantul intern pe fețele de etanșare.

Depanare în linie

Dacă un operator identifică plâns de lichid sau se formează umezeală în jurul tijei mânerului de control, deseori indică faptul că inelele interne de etanșare ale tijei s-au așezat sau au suferit o ușoară uzură din cauza ciclurilor de înaltă frecvență. Într-un mod bine proiectat Supapă cu bilă în unghi drept din alamă , acest lucru poate fi corectat cu ușurință fără a scoate întreaga supapă din conducta activă. Tehnicienii strâng pur și simplu piulița de etanșare exterioară situată sub pârghia mânerului cu un sfert de tură folosind unelte de mână standard. Această ajustare minoră recomprimă manșonul de etanșare din PTFE intern împotriva tijei, restabilind o etanșare structurală completă.

Care este avantajul hidraulic principal al utilizării unei supape cu bilă în unghi drept din alamă față de o supapă cu bilă standard în linie cu un cot separat de 90 de grade?

Raspunde : Designul integrat al Supapă cu bilă în unghi drept din alamă elimină o îmbinare completă filetată sau lipită din sistemul de fluid. Acest lucru reduce coeficientul total de frecare a fluidului în comparație cu o supapă în linie independentă conectată la un cot de țeavă brusc. Calea internă raționalizată a corpului supapei în unghi drept reduce turbulențele localizate, scade căderile generale de presiune ale sistemului și oferă o amprentă fizică mult mai compactă pentru instalațiile strânse.

Cum afectează compoziția aliajului (cum ar fi alama CW617N sau DZR) durata de viață a acestei supape în medii comerciale ușor corozive?

Raspunde : Alama standard poate suferi dezincificare atunci când este expusă la apă agresivă care conține niveluri ridicate de clor sau dioxid de carbon, un proces în care zincul este îndepărtat din matricea aliajului, lăsând un cadru de cupru poros, structural slab predispus la plâns. Selectarea unui Supapă cu bilă în unghi drept din alamă forjat din alamă rezistentă la dezincificare (DZR) sau aliaj CW617N asigură prezența inhibitorilor metalurgici specifici. Aceste adăugări de elemente blochează atomii de zinc în siguranță în structura cristalină metalică, prevenind leșierea chimică și prelungind semnificativ durata de viață în rețelele de apă dure.

Care sunt caracteristicile specifice căderii de presiune asociate cu o cale de curgere în unghi drept?

Raspunde : Deoarece fluidul trebuie să schimbe direcția cu 90 de grade în interiorul miezului supapei, scăderea de presiune pe a Supapă cu bilă în unghi drept din alamă este puțin mai mare decât cea a unei supape cu bilă în linie drepte, cu orificiu complet. Cu toate acestea, este semnificativ mai mică decât scăderea de presiune combinată a unei supape standard în linie asociată cu un fiting cot convențional pentru țeavă cu rotire ascuțită. Calea de curgere internă este optimizată de producători pentru a minimiza rezistența fluidului și pentru a menține un debit volumetric stabil.

Poate fi utilizată o supapă cu bilă din alamă în unghi drept pentru reglarea debitului sau a debitului sau este strict în scopuri de închidere?

Raspunde : Supapele cu bilă sunt concepute în mod fundamental pentru izolarea completă (serviciu pornit/oprit). Folosind un standard Supapă cu bilă în unghi drept din alamă pentru reglarea continuă - în cazul în care supapa este lăsată parțial deschisă - expune marginea expusă a scaunelor interne din PTFE la forfecarea fluidului de mare viteză și la presiuni localizate concentrate. Acest lucru poate eroda rapid suprafețele de etanșare și poate provoca cavitație severă, ducând la scurgeri în aval atunci când supapa este ulterior închisă complet.

Ce certificări internaționale trebuie să ofere o fabrică de producție pentru sistemele de apă potabilă fără plumb?

Raspunde : Pentru sistemele de instalații sanitare care furnizează apă potabilă, reglementările privind achizițiile necesită de obicei certificări NSF/ANSI 61 sau NSF 372, care verifică dacă conținutul de plumb din componentele umede este sub pragul obligatoriu de 0,25%. Facilități precum Ningbo Yunhua Valve Co., Ltd. mențin fluxuri de lucru avansate de testare a materialelor pentru a verifica dacă circuitele specializate din alamă fără plumb sau cu conținut scăzut de plumb îndeplinesc aceste criterii riguroase de sănătate și mediu.

Cum funcționează scaunele standard din PTFE în condiții de ciclu termic continuu în aplicațiile comerciale HVAC?

Raspunde : Virgin PTFE posedă un interval excepțional de temperatură de funcționare, permițându-i să gestioneze cu ușurință fluctuațiile fluidelor între -20 grade Celsius și 120 grade Celsius. Elasticitatea sa naturală îi permite să se deformeze ușor sub presiunea de dilatare termică și să revină la profilul său original pe măsură ce sistemul se răcește. Pentru bucle de ciclism termic de înaltă frecvență, utilizarea PTFE armat sau umplut cu carbon oferă o stabilitate dimensională și mai mare și previne curgerea materialului în timpul operațiunilor pe termen lung.

Care este diferența dintre o tijă rezistentă la explozie și un design standard de tijă în instalațiile de înaltă presiune?

Raspunde : O tijă rezistentă la explozie este proiectată cu o flanșă internă de umăr integrată, care se așează din interiorul carcasei corpului supapei. În aplicațiile de înaltă presiune, forța internă a fluidului împinge tija în sus împotriva acestui umăr de siguranță, făcând fizic imposibil ca tija să fie ejectată din corpul supapei în timpul funcționării sau sub vârfuri de supratensiune extreme. În schimb, tijele inferioare ale ansamblului extern se bazează strict pe o piuliță de reținere superioară, introducând un risc de defectare catastrofală dacă componentele de reținere se defectează sub presiune.

Cum efectuează o fabrică teste de scurgere 100% pentru livrările angro de mare volum?

Raspunde : Pentru a gestiona operațiuni masive de producție, garantând în același timp o calitate fără defecte, instalațiile automate instalează stații de testare pneumatice specializate chiar la sfârșitul secvenței de asamblare. Companii precum Ningbo Yunhua Valve Co., Ltd., care are o capacitate anuală de 2 milioane de seturi de supape, scufundă supapele asamblate sau utilizează sisteme automate de reducere a presiunii diferențiale a aerului. Acești senzori controlați de computer semnalează instantaneu chiar și o fracțiune de pierdere de presiune în milibari, izolând automat orice supape imperfecte înainte de ambalare și expediere.

Care sunt semnele cavitației într-o supapă de fluid direcțională de 90 de grade și cum poate fi prevenită?

Raspunde : Cavitația are loc atunci când presiunea localizată a fluidului scade sub presiunea de vapori a lichidului, creând bule de vapori minuscule care se prăbușesc violent pe măsură ce intră în zone cu presiune mai mare. Această prăbușire generează mici unde de șoc care sună ca pietrișul care trece prin conductă. De-a lungul timpului, cavitația poate provoca gropi puternice pe bila de alamă și pereții interni. Poate fi prevenit prin evitarea vitezelor de curgere excesive, asigurându-se că presiunea de intrare rămâne suficientă și selectând un orificiu complet Supapă cu bilă în unghi drept din alamă pentru a preveni scăderea bruscă a presiunii interne.

Ce tip de conexiune (NPT vs. filet ISO 228) oferă o stabilitate structurală mai bună pentru mașinile pneumatice industriale de mare capacitate?

Raspunde : Ambele modele de filet oferă o rezistență mecanică excelentă atunci când sunt prelucrate corespunzător. Filetele NPT au un profil conic care blochează firele de împerechere împreună pentru a forma o etanșare structurală foarte rigidă de-a lungul întregii lungimi a îmbinării, care ajută la rezistența vibrațiilor mecanice comune în mașinile industriale grele. Filetele ISO 228 sunt paralele și se bazează pe o față plată de etanșare sau pe o șaibă de la baza conexiunii filetate, ceea ce facilitează asamblarea și dezasamblarea mai rapidă în timpul întreținerii mașinii, menținând în același timp o integritate constantă a îmbinării.
