În sistemele industriale de control al fluidelor și instalațiile sanitare comerciale, asigurarea faptului că o supapă rămâne în poziția prevăzută - complet deschisă sau complet închisă - este esențială pentru conformitatea cu siguranța și prevenirea accidentelor. În timp ce supapele cu bilă standard din alamă oferă o funcționalitate de închidere fiabilă, mânerele lor de operare care se rotesc liber prezintă un risc de funcționare neautorizată sau de mișcare accidentală din cauza vibrațiilor. Supapa cu bilă din alamă care poate fi blocată încorporează o funcție de blocare fizică proiectată, ridicând controlul operațional la un nou nivel de securitate.

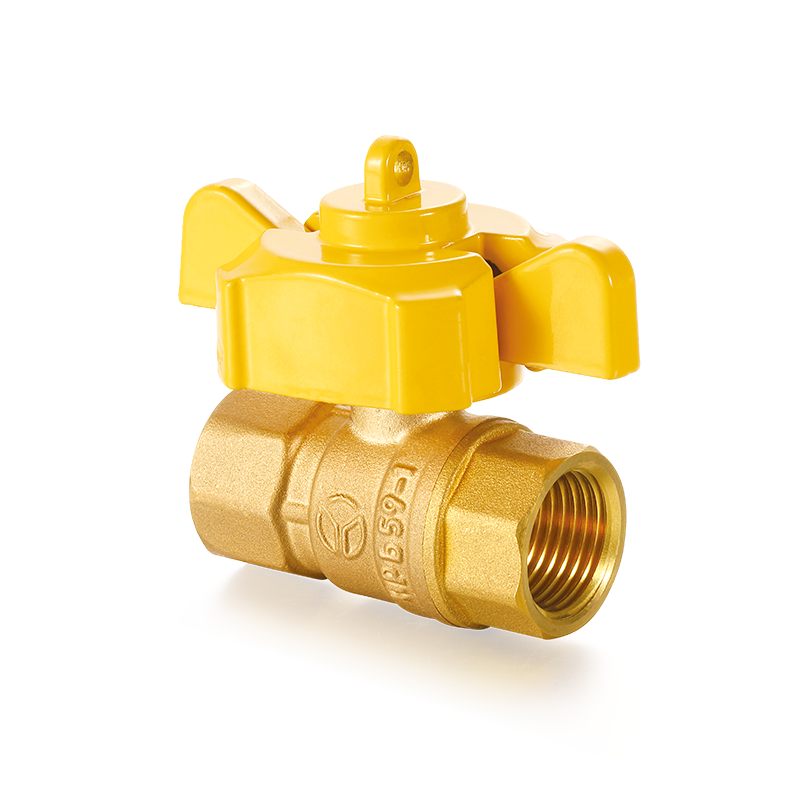

Caracteristica definitorie a acestei supape constă în structura sa modificată a mânerului și a tijei. Spre deosebire de un mâner standard care se rotește liber, robinetul cu bilă din alamă care poate fi încuiat integrează un bloc sau o clemă de lacăt în baza mânerului sau în mânerul însuși. Acest hap are una sau mai multe orificii de blocare. Atunci când supapa este poziționată cu precizie în poziția complet „închis” (mâner perpendicular pe conductă, 0°) sau complet „deschis” (mâner paralel cu conducta, 90°), orificiul de blocare de pe mâner se aliniază perfect cu orificiul corespunzător de pe corpul supapei. Un operator poate introduce un lacăt standard prin aceste două găuri aliniate și îl poate bloca, împiedicând fizic mișcarea mânerului. Acest design este cunoscut sub numele de „Lockout/Tagout” (LOTO), o componentă cheie a procedurilor de izolare a energiei recunoscute la nivel internațional.

Din punct de vedere al ingineriei materialelor, corpul supapei este de obicei fabricat din alamă forjată de înaltă calitate, în mod obișnuit clase precum CW617N sau CW614N. Aceste materiale sunt renumite pentru rezistența lor excelentă la coroziune, prelucrabilitate bună și rezistență mecanică suficientă. Pentru a spori și mai mult durabilitatea și estetica, suprafața corpului supapei este adesea nichelat . Această acoperire din aliaj de nichel-fosfor previne în mod eficient alama de la oxidarea sau decolorarea (cunoscută în mod obișnuit sub denumirea de „ternizare”) în medii umede sau corozive.

În plus, designul tijei rezistent la explozie este o altă caracteristică critică de siguranță a supapelor cu bilă blocabile moderne. Acest design asigură că, chiar și sub presiune ridicată a fluidului sau a gazului, tija nu poate fi forțată să iasă din corpul supapei în timpul funcționării, prevenind astfel potențialele scurgeri sau chiar un accident catastrofal de ejectare a tijei. Garnitura tijei folosește de obicei o garnitură reglabilă din PTFE (politetrafluoretilenă). Acest material oferă un coeficient de frecare extrem de scăzut și o inerție chimică excelentă, asigurând un cuplu de operare neted și oferind o performanță de etanșare stabilă pe termen lung.

Pentru a ilustra vizual specificațiile tehnice ale diferitelor tipuri de robinete cu bilă din alamă blocabile, un tabel de comparație este oferit mai jos:

Date compilate din standardele din industrie.

Este de remarcat faptul că Ningbo Yunhua Valve Co., Ltd. a acumulat expertiză tehnică profundă în domeniul producției de supape. Fiind o companie axată pe siguranța și inovarea sistemelor de conducte, Yunhua Valve înțelege pe deplin importanța critică a design-urilor cu blocare în protejarea siguranței operatorului și a integrității echipamentului. În timpul procesului de cercetare și dezvoltare, echipa noastră tehnică a prioritizat optimizarea preciziei de poziționare și a fiabilității operaționale pe termen lung a mecanismului de blocare, asigurându-se că orificiile de pe mâner și corp rămân aliniate cu precizie după cicluri repetate de blocare/deblocare, oferind astfel o bază solidă pentru procedurile de siguranță LOTO.

Supape cu bilă din alamă blocabile nu sunt necesare în fiecare sistem de conducte. Cu toate acestea, acestea sunt dispozitive de siguranță obligatorii în medii în care funcționarea incorectă a supapelor poate duce la vătămări corporale grave, daune materiale semnificative sau încălcări ale reglementărilor de siguranță la locul de muncă. Scopul principal al aplicării lor este de a impune fizic izolarea energetică și de a elimina riscul erorii umane.

The Procedura de blocare/etichetare (LOTO). este cel mai fundamental și important scenariu de aplicare în siguranța industrială. În fabricile de producție, fabricile de produse chimice, unitățile farmaceutice și locurile de producție de energie, echipamentele trebuie izolate de toate sursele de energie potențiale periculoase (inclusiv aer comprimat, lichide de înaltă presiune, electricitate, energie chimică etc.) înainte de întreținere, reparare sau curățare. Supapa cu bilă din alamă care poate fi blocată servește ca un „punct de izolare energetică” critic. Conform standardelor precum OSHA 1910.147 (SUA), personalul de întreținere trebuie să-și atașeze lacătul și eticheta de siguranță personală la dispozitivul de izolare a energiei (această supapă) pentru a preveni ca alte persoane să realimenteze accidental echipamentul în timp ce lucrează. Motivul pentru care supapele cu bilă blocabile din alamă sunt favorizate în aceste aplicații este că oferă performanțe mecanice robuste cuplate cu o rezistență excelentă la coroziune, capabile să gestioneze fluidele complexe găsite în fabrici, cum ar fi uleiurile hidraulice, lichidele de răcire și diferite gaze de proces.

Pe tărâmul facilități publice și clădiri comerciale , robinetele cu bilă din alamă blocabile joacă un rol la fel de de neînlocuit. Luați în considerare un hotel cu sute de camere sau o școală dens populată, un spital sau un complex mare de apartamente. Dacă conductele de gaz natural, conductele de apă pentru incendiu sau ascensoarele principale de alimentare cu apă din aceste clădiri ar putea fi operate în mod liber de către personal neautorizat, consecințele ar fi grave. Personalul de întreținere poate folosi robinete cu bilă blocabile pentru a închide complet și a bloca alimentarea cu apă sau gaz într-o secțiune izolată în timpul reparațiilor de urgență sau întreținerii de rutină, cu cheia păstrată de o persoană desemnată. Această metodă nu numai că previne eficient vandalism sau falsificare rău intenționată dar evită și scurgerile sau întreruperile serviciului cauzate de copii curioși sau alte persoane neautorizate care manipulează accidental supapele, sporind mult siguranța și eficiența managementului unităților publice.

Sectoarele de irigare agricolă și inginerie marină sunt, de asemenea, domenii importante de aplicare pentru aceste supape. La fermele mari, sistemele de irigare sunt distribuite pe scară largă și adesea situate în câmpuri nesupravegheate. Incidentele de furt neautorizat de apă sau de închidere rău intenționată a supapelor sunt frecvente. Supapele cu bilă din alamă blocabile instalate la nodurile cheie rezolvă în mod eficient această problemă. Fermierii pot seta starea supapei în funcție de planul lor de irigare, o pot bloca și se pot asigura că sistemul funcționează corect. În instalațiile de inginerie marină sau de coastă, echipamentele sunt expuse în mod constant la medii dure, cu pulverizare ridicată de sare și umiditate ridicată, solicitând rezistență la coroziune a materialului extrem de ridicată. Ca răspuns, producătorii avansați produc robinete cu bilă folosind alamă rezistentă la dezincificare (DZR). . Acest aliaj special de alama optimizeaza compozitia pentru a inhiba eficient coroziunea preferentiala si levigarea zincului (dezzincificarea) care poate aparea in anumite calitati ale apei (in special cele cu continut ridicat de ioni de clor). Acest lucru previne scurgerile sau chiar spargerea cauzate de defecțiunea structurală internă a corpului supapei, asigurând un serviciu fiabil pe termen lung pe nave, în uzinele de desalinizare sau în parcurile chimice de coastă.

Ningbo Yunhua Valve Co., Ltd. înțelege profund nevoile diferențiate pentru supape de siguranță în diverse industrii. Seria noastră de supape cu bilă din alamă blocabile nu este doar proiectată și testată strict conform standardelor de siguranță LOTO, dar oferă și diverse opțiuni de materiale pentru condiții dure de lucru, inclusiv alamă standard CW617N și alamă DZR, mai pretențioasă. Produsele noastre au fost utilizate cu succes în proiecte de conducte pentru mai multe parcuri industriale mari și complexe comerciale din China, câștigând încrederea clienților prin performanță stabilă și fiabilă.

Pentru a realiza pe deplin durata de viață proiectată și performanța de siguranță a unui robinet cu bilă blocabil din alamă de înaltă calitate, procedurile de instalare adecvate și verificările periodice de întreținere sunt esențiale. Chiar și cea mai bună supapă va suferi performanțe și siguranță compromise dacă este instalată incorect sau nu are întreținerea necesară.

Puncte cheie pentru dimensionare și instalare :
Înainte de instalare, trebuie să confirmați că valoarea nominală de presiune-temperatura a supapei se potrivește cu condițiile reale de funcționare ale sistemului de conducte. Verificați marcajele de pe corpul supapei, inclusiv alezajul nominal, presiunea nominală (de exemplu, PN40) și denumirea materialului. Acordați atenție săgeții de direcție a curgerii de pe corp (mai ales important pentru modelele de etanșare unidirecțională). Deși majoritatea supapelor cu bilă sunt bidirecționale, respectarea direcției de curgere recomandată de producător este întotdeauna o practică mai fiabilă. Pentru robinete cu bilă din alamă filetate, folosirea a două chei este crucială pentru a evita deteriorarea supapei . Mai exact, utilizați o cheie pentru a menține corpul supapei stabil și utilizați o altă cheie pentru a strânge racordul fitingului. Acest lucru previne transmiterea cuplului direct la conexiunea caroserie-capotă, evitând deformarea corpului, scurgerile sau chiar fisurarea cauzate de solicitarea neuniformă. Aplicați o cantitate adecvată de bandă PTFE sau de etanșare pentru filete pe filetele tată ale țevii, dar asigurați-vă că niciunul din acest material de etanșare nu intră în orificiul țevii sau pe calea de curgere a supapei. Banda de etanșare reziduală s-ar putea încorpora în scaunele supapei PTFE, dăunând suprafeței de etanșare și făcând ca supapa să nu se închidă complet atunci când este închisă. După instalare, înainte de punerea în funcțiune completă a supapei, efectuați un test de presiune pentru a vă asigura că nu există scurgeri în niciun punct de conectare.

Practici de întreținere și depanare :
Robinetele cu bilă din alamă blocabile în medii curate de serviciu (cum ar fi apa de la robinet, aer comprimat curat, gaz natural) nu necesită întreținere practic. Cu toate acestea, după o utilizare pe termen lung, pot apărea unele probleme comune. De exemplu, dacă funcționarea mânerului devine neobișnuit de rigidă sau blocată, aceasta nu este de obicei o simplă problemă de „lipsă de lubrifiere”. S-ar putea datora umflarea PTFE materialul scaunului sau particulele de resturi care devin prinse între minge și scaun. În acest moment, nu folosiți niciodată o bară de triș (de exemplu, o lungime de țeavă) pentru a roti forțat mânerul . Această practică nu numai că poate deteriora mecanismul de blocare, ci și poate deforma tija sau rupe scaunul din PTFE. Procedura corectă este depresurizarea sistemului, apoi dezasamblarea supapei pentru inspecție și curățare. Pentru curățare, solvenții precum benzina pot fi utilizați pe piesele metalice, dar pentru componentele nemetalice precum scaunele PTFE și inelele O, utilizați apă purificată sau alcool și evitați înmuierea prelungită. Dacă supapa rămâne dificil de acționat după curățare, aceasta trebuie înlocuită.

Pentru supapele utilizate în programele critice de siguranță LOTO, stabilirea a Programul regulat de testare funcțională este foarte recomandat . De exemplu, efectuați un test de „scurgere a scaunului” trimestrial sau semestrial. Pașii specifici sunt: ​​asigurați-vă că conducta din aval este depresurizată și nu are cerere de presiune, închideți complet supapa și blocați-o cu un lacăt personal, apoi deschideți o supapă de aerisire din aval sau observați manometrul conectat. Dacă observați un flux continuu de fluid sau citirea manometrului crește încet, etanșarea scaunului s-a defectat și supapa trebuie înlocuită imediat pentru a-și restabili funcția de punct de izolare fiabil.

Ningbo Yunhua Valve Co., Ltd. se angajează nu numai să furnizeze produse de înaltă calitate cu robinete cu bilă din alamă cu blocare, ci și să ofere clienților noștri asistență tehnică completă pentru ciclul de viață. Produsele noastre sunt forjate din alamă CW617N de înaltă calitate, iar scaunele sunt fabricate din PTFE pur sau PTFE armat cu fibră de sticlă, asigurând un cuplu scăzut și o performanță excelentă de etanșare pe termen lung. În timpul producției, implementăm cu strictețe sistemul de management al calității ISO9001. Fiecare supapă este supusă testării de etanșare 100% înainte de a părăsi fabrica, asigurându-se că produsele livrate clienților sunt fiabile și sigure. În același timp, echipa noastră tehnică poate oferi sfaturi profesionale de selecție și îndrumări de instalare/întreținere bazate pe condițiile dvs. specifice de funcționare, ajutându-vă să maximizați durata de viață a supapei și să minimizați costurile de operare pe termen lung.

Întrebări frecvente (FAQ)

Î1: Care este diferența de bază dintre o supapă cu bilă din alamă blocabilă și o supapă cu bilă din alamă standard?
A: Diferența de bază constă în designul mânerului. Mânerul și/sau corpul unui robinet cu bilă blocabil integrează un blocaj cu găuri, permițând operatorului să folosească un lacăt standard pentru a bloca fizic supapa în poziția complet deschisă sau complet închisă pentru a preveni operarea neautorizată sau accidentală. O supapă cu bilă standard nu are această caracteristică.

Î2: Cum mă pot asigura că supapa pe care o cumpăr îndeplinește standardele de siguranță industrială?
A: Asigurați-vă că producătorul oferă parametri clari de performanță, inclusiv presiunea maximă de lucru, intervalul de temperatură aplicabil și certificatele de material. Pentru supapele utilizate în procedurile LOTO, verificați dacă mecanismul de blocare este fiabil și că mânerul și orificiile de blocare sunt aliniate precis în pozițiile deschis și închis. Ningbo Yunhua Valve Co., Ltd. produce produse conform standardelor internaționale și furnizează fișe tehnice detaliate, îndeplinind cerințele auditurilor riguroase de siguranță.

Î3: Acest tip de supapă este potrivit pentru conductele de gaz natural?
A: Da, supapele cu bilă din alamă, certificate corespunzător, cu blocare, sunt foarte potrivite pentru conductele de gaz natural sau GPL. Alama oferă o rezistență excelentă la coroziune la gaz, iar funcția de blocare previne operarea accidentală sau rău intenționată. Asigurați-vă că supapa pe care o selectați este marcată în mod explicit pentru serviciul de gaz și că presiunea sa nominală îndeplinește cerințele sistemului de gaz.

Î4: Mânerul supapei a devenit foarte rigid pentru a funcționa. Pot adăuga lubrifiant sau pot folosi un mâner mai lung?
A: Acest lucru NU este recomandat. Rigiditatea rezultă de obicei din uzură, umflarea scaunului intern din PTFE sau resturile prinse. Adăugarea de lubrifiant poate să nu rezolve problema și ar putea contamina mediul. Utilizarea unei bare de triș (de exemplu, o țeavă de oțel) poate deteriora cu ușurință tija, mecanismul de blocare sau scaunele, provocând defecțiunea supapei sau scurgeri. Abordarea corectă este depresurizarea sistemului, apoi dezasamblarea supapei pentru inspecție/curățare sau înlocuirea acesteia în întregime.

Î5: Ningbo Yunhua Valve Co., Ltd. oferă garanție și asistență tehnică pentru produsele sale?
A: Da. În calitate de producător profesionist de supape, Ningbo Yunhua Valve Co., Ltd. oferă o garanție de calitate pentru toate produsele expediate. Nu numai că oferim produse standardizate pentru supape, dar avem și o echipă tehnică profesionistă capabilă să ofere servicii de asistență cuprinzătoare, inclusiv consultanță în selecție, îndrumări pentru instalare și analiza defecțiunilor, asigurându-ne că sistemul dumneavoastră de control al fluidelor funcționează în siguranță și eficient.
